电力机箱工业化设计规范

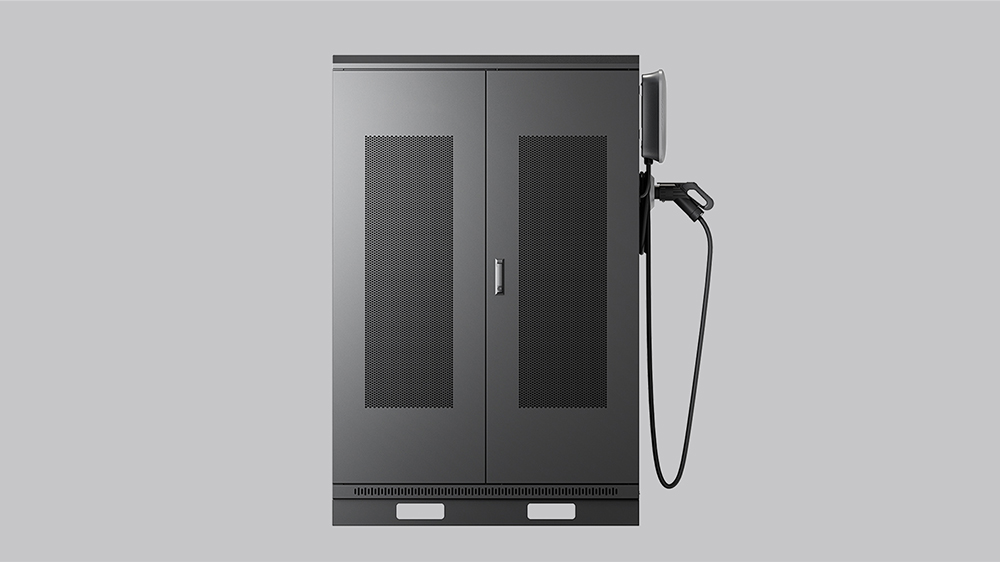

电力机箱作为工业自动化系统的核心载体，其设计规范直接关系到设备运行的稳定性、维护效率及全生命周期成本。在工业4.0背景下，电力机箱设计正经历从单一功能载体向智能化集成平台的转型。下面是PA集团设计的小编基于国家标准与行业实践，系统梳理电力机箱工业化设计的核心规范体系，为工程技术人员提供技术参考。

一、标准化设计规范

1.1 基础标准体系

电力机箱设计需严格遵循GB/T 14665《机械工程CAD制图规则》、GB/T 2822《标准尺寸》及IEC 60297《机架和机柜基本尺寸系列》等基础标准。典型19英寸上架机箱的面板宽度（482.6mm）与深度尺寸（550/600mm）已形成行业通用规范，确保与标准机柜的兼容性。某车载雷达机柜采用无前门列架式结构，通过模块化骨架设计实现机箱互换，其立柱安装孔间距符合GJB 2825《军用雷达机柜模块化要求》，验证了标准化对产品迭代的重要价值。

1.2 防护等级标准化

依据IEC 60529标准，防护等级（IP等级）成为量化设备防护能力的核心指标。工业场景中，IP54（防尘防溅水）适用于普通车间环境，IP56（防尘防强喷水）适用于食品加工等高污染场景，IP66（完全防尘防强水流）则成为户外通信基站的标配。某配电箱检测案例显示，通过优化密封结构与材料选择，设备防护等级可从IP54提升至IP66，显著延长户外使用寿命。

二、模块化设计方法论

2.1 功能模块划分原则

模块化设计需遵循"三化"原则：通用化、系列化、组合化。某雷达机柜将功能单元划分为发射分机、接收分机、电源模块等框架式整面板机箱，以及备件存储用的抽屉式机箱。这种设计使新品研发周期缩短40%，标准化系数提升至85%。模块接口统一采用19英寸标准，通过三节导轨与松不脱螺钉实现快速装拆。

2.2 扩展性设计实践

立式机柜采用导轨架可拆卸设计，通过紧固件连接实现横向扩展。某数据中心机柜在600mm深度基础上，通过添加假面板与通风窗，将有效装机容量提升30%。模块化电源分配单元（PDU）支持热插拔，单个模块故障不影响整体供电，显著提升系统可用性。

三、材料与工艺规范

3.1 板材选型标准

SPCC冷轧钢板：性价比首选，表面镀锌处理后耐蚀性提升3倍，广泛应用于性价比机箱。

SECC电解镀锌钢板：0.8-1.5mm厚度范围，耐盐雾试验超500小时，适用于海洋环境设备。

铝合金：6063-T5合金比强度是钢的1.5倍，某5G基站机箱采用铝合金型材，重量减轻40%的同时散热效率提升25%。

3.2 表面处理工艺

喷涂工艺需符合GB/T 9286《色漆和清漆 漆膜的划格试验》，附着力达1级标准。

阳极氧化处理膜厚≥12μm，耐磨损性较喷涂工艺提升5倍，适用于高频操作面板。

四、环境适应性设计

4.1 气候适应性

工作温度范围：-20℃~60℃（GB/T 2423《电工电子产品环境试验》）

湿热试验：40℃/93%RH条件下持续96小时，绝缘电阻≥100MΩ

某风电场机箱采用隔热夹层设计，在-40℃极寒环境下仍可稳定运行。

4.2 电磁兼容设计

屏蔽效能：30MHz~1GHz频段≥60dB（GB/T 12190《电磁屏蔽室屏蔽效能的测量方法》）

接地设计：机箱保护接地电阻≤0.1Ω，采用黄绿双色导线，截面积≥2.5mm²。

五、安全与可维护性规范

5.1 电气安全要求

配电箱需设置N线端子板与PE线端子板，符合GB 50054《低压配电设计规范》

漏电保护装置每月试验按钮测试，动作时间≤0.1s

某化工厂配电箱改造项目显示，规范的安全间距设计（前操作通道≥1.2m）使事故率下降75%

5.2 人机工程优化

操作界面高度：800-1600mm（GB/T 14775《操纵器一般人类工效学要求》）

维护空间：后部预留≥600mm通道，符合IEC 61984《连接器件 电气铜导线》

某自动化产线控制柜采用倾斜15°前门设计，使日常巡检效率提升30%

六、智能化升级路径

6.1 智能监控集成

部署温湿度传感器、门禁传感器，数据通过Modbus TCP上传至SCADA系统

某数据中心机柜实现能耗监测，PUE值从1.8降至1.45

6.2 预测性维护

振动传感器监测风扇状态，预警阈值设定为0.5g（加速度有效值）

红外测温模块实时监控关键节点，温度偏差超过10%自动告警

电力机箱工业化设计规范已从单一的结构设计演变为涵盖标准化、模块化、智能化多维度的系统工程。实践表明，遵循GB/T 3047.4《高度进制为44.45mm的面板、架和柜的基本尺寸系列》等标准，结合IP66防护、铝合金轻量化、智能监控等创新技术，可显著提升设备可靠性（MTBF≥50000小时）与可维护性（MTTR≤0.5小时）。未来，随着数字孪生技术的融入，电力机箱设计将向"即插即用"的智能平台方向持续演进。
